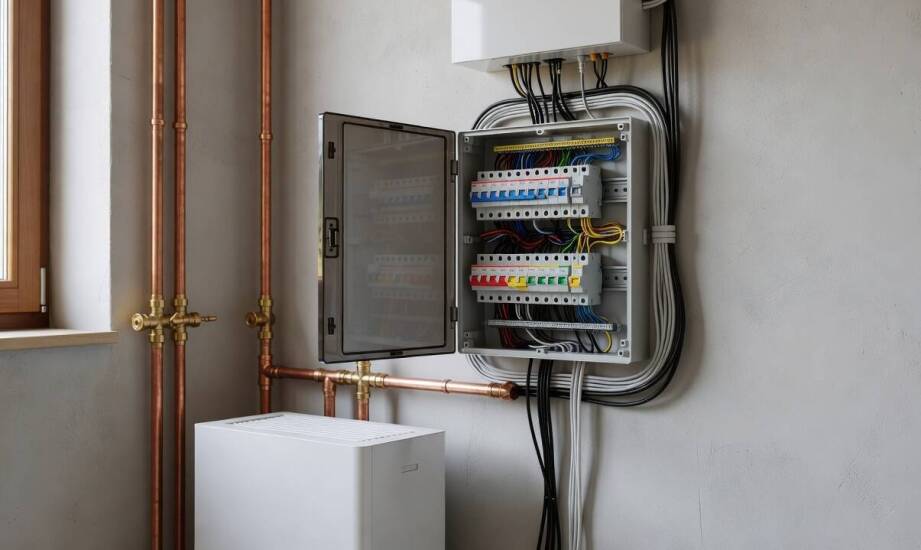

Jak dobrać prefabrykowaną skrzynkę zabezpieczeń do pompy ciepła i jej dodatkowych obwodów

Instalatorzy systemów grzewczych regularnie stają przed wyzwaniem dopasowania zabezpieczeń do konkretnego urządzenia w bardzo krótkim czasie na budowie. Gotowa skrzynka elektryczna musi uwzględniać moc sprzętu, rodzaj zasilania oraz obecność dodatkowych odbiorników w kotłowni. Właściwe zaplanowanie wszystkich modułów ochronnych pozwala uniknąć gorączkowych przeróbek na miejscu montażu. Odpowiednio wczesna analiza schematu elektrycznego znacząco redukuje ryzyko błędów przy podłączeniu i odczuwalnie przyspiesza etap ostatecznego uruchomienia całej instalacji opartej na odnawialnych źródłach energii.

Zasilanie pompy ciepła a specyfika rozruchu sprężarki

Jednofazowe urządzenia pracują przy napięciu 230 V, a pobierana przez nie moc oraz maksymalna wydajność grzewcza zależą ściśle od parametrów konkretnego modelu. W takim układzie stosuje się zazwyczaj pojedynczy obwód z wyłącznikiem nadprądowym oraz różnicowoprądowym dwubiegunowym. Trójfazowe pompy wymagają doprowadzenia zasilania 400 V i umożliwiają bezpieczną obsługę znacznie większych obciążeń cieplnych, zapewniając przy tym pożądany przez zakłady energetyczne, równomierny rozkład prądów w lokalnej sieci. W ich przypadku wykorzystuje się specjalistyczną aparaturę trójbiegunową, co automatycznie wymusza zaplanowanie większej przestrzeni wewnątrz obudowy elektrycznej.

Technologia samego rozruchu sprężarki narzuca instalatorowi określone wymagania sprzętowe, których nie można pominąć w fazie planowania. Klasyczny start bezpośredni wiąże się z gwałtownym skokiem poboru energii z sieci, co nierzadko wymusza zastosowanie nadwymiarowych wyłączników nadprądowych. Popularny moduł typu soft start jedynie ogranicza uderzeniowy prąd rozruchowy, skutecznie łagodząc obciążenie mechaniczne wewnętrznych podzespołów urządzenia. Obecność zaawansowanego falownika diametralnie zmienia jednak całą charakterystykę pracy układu i wpływa na to, jaka precyzyjnie dobrana rozdzielnica do pompy ciepła ostatecznie sprawdzi się w modernizowanym budynku.

Dobór zabezpieczeń i wpływ dodatkowych odbiorników

Dodatkowe grzałki elektryczne umieszczone bezpośrednio w buforze lub zasobniku ciepłej wody użytkowej bezwzględnie wymagają poprowadzenia wydzielonych linii kablowych. Wynika to z technicznego faktu, że pracują one całkowicie niezależnie od funkcjonowania samej sprężarki. Fizyczna obecność bufora niemal w każdej sytuacji wymusza dodanie obwodu przeznaczonego dla grzałki szczytowej, a nierzadko również dla zewnętrznej pompy obiegowej wspomagającej transfer czynnika. Sama automatyka sterująca oraz czujniki pomiarowe potrzebują osobnego, niskoprądowego toru zasilania, aby ewentualne zwarcie na głównym elemencie grzejnym nie odcięło cyfrowej komunikacji ze sterownikiem głównym.

Wybór ostatecznych parametrów aparatury zależy wyłącznie od instrukcji technicznej konkretnego urządzenia, a wytyczne poszczególnych producentów bywają w tej kwestii niezwykle zróżnicowane. Zamiast zakładać uniwersalne wartości wyłączników dla sprężarki i wspomagających grzałek, należy każdorazowo weryfikować docelową charakterystykę w oryginalnej dokumentacji montażowej. Przy obecności nowoczesnych falowników najczęściej zaleca się wyłączniki różnicowoprądowe typu A lub F, które potrafią poprawnie rozpoznać odkształcone prądy upływowe. Trzeba jednak bezwzględnie pamiętać, że przy niektórych rozbudowanych układach trójfazowych wymagany jest aparat typu B, gwarantujący pełną niezawodność przy skomplikowanych zakłóceniach z sieci. Niezbędnym elementem chroniącym wrażliwą elektronikę sterującą przed skutkami wyładowań pozostaje odpowiednio dobrany ogranicznik przepięć. Pojemność docelowej obudowy, wyrażana w znormalizowanych modułach DIN, zawsze zależy od stopnia skomplikowania całej kotłowni.

Kiedy warto wybrać gotowe rozwiązanie?

Złożenie wszystkich elementów aparatury zabezpieczającej w docelowym miejscu montażu bywa wysoce czasochłonne i zwiększa ryzyko ludzkiej pomyłki podczas łączenia przewodów. Gotowe, odpowiednio przetestowane pod sztucznym obciążeniem układy pozwalają odczuwalnie skrócić cały proces instalacji w terenie. Firma Rw Home Serwis zajmuje się produkcją prefabrykowanych rozdzielnic elektrycznych, które przygotowano z myślą o powtarzalnych i przewidywalnych konfiguracjach spotykanych na rynku.

Zastosowanie takiego usystematyzowanego wariantu ma głębokie uzasadnienie organizacyjne przy standardowych projektach z typowym zestawem podzespołów. Wykorzystanie gotowej skrzynki pozwala utrzymać pożądany porządek w przewodach i zachować spójność wizualną oraz techniczną kolejnych realizacji danego instalatora. Jeśli jednak modernizowany budynek wymaga wdrożenia bardzo nietypowego schematu automatyki lub specyficznych, rygorystycznych wymogów gwarancyjnych narzuconych przez producenta pompy, cały układ elektryczny należy starannie złożyć od zera, opierając się na dedykowanym projekcie instalacyjnym.
